Repair Steam Leak For Flange Part 2

Meneruskan perbaikan steam leak pada flange halaman 1, dengan metode yang berbeda. Hal Ini saya tulis berdasarkan pengalaman saya sendiri ketika perbaikan bocoran steam pada line distribusi. Semoga dapat bermanfaat bagi teman-teman semua. jika ada hal yang lebih baru atau saran silahkan coment pada bagian bawah.
Langsung aja silahkan sinak tahap-tahapnya;

Gambar Isometrik:

Kondisi Bocoran:
Bocoran steam pada flange 1" 300
Tekanan steam 15 kg/cm2
Gasket menggunakan klingrit 1000


Tahap Persiapan;

1. Persiapan Alat dan Material
2. Persiapan Administrasi
3. Persiapan APD

Proses Exsecusi:

1. Menutup Gate valve untuk mengosongkan tekanan
2. Membuka Baut Flange sesuai dengan teknik
3. Memeriksa kondisi Flange Face
4. Jika terdapat alur bisa dilakukan dengan mengelas yang seperti halaman 1. Pada kondisi ini tidak memungkinkan untuk melakukan pengelasan karena area itu dekat dengan bekas bocoran minyak yang di claim.
5. Menggunakan Packing jenis delmon, yang digunakan untuk packing pada WB valve. Cara pemasangannya lihat pada gambar dibawah ini.

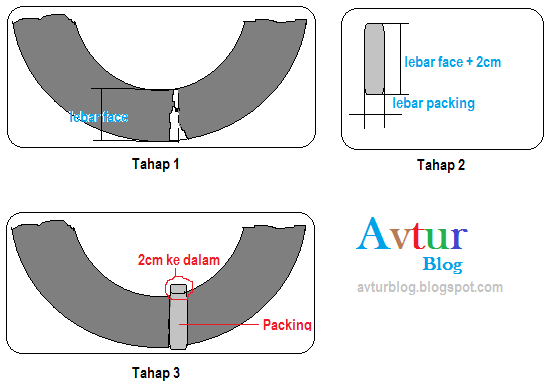

Tahap pemasangan packing

          - Tentukan ukuran packing yang sesuai dengan alur pada flange face.
          - Memotong Packing sepanjang lebar flange face + 2cm
          - Meletakkan packing pada alur dengan 2cm berada didalam diameter flange
          - Memukul Packing pelan-pelan agar packing menempel dan terikat dengan
             alur.
          - Memasang flange sebelahnya dan pasang baut 2 pcs pada bagian bawah
          - Masukkan Gasket klingrit 1000
          - Ikat baut pada bagian bawah 2pcs sampai bagian atas membuka 1-2mm.
          - Mengikat 2 PCS sisanya untuk menyamakan jarak antara Flange


Ternyata dengan cara ini berhasil mengatasinya. Saya ucapkan terimakasih yang bersedia komentar atau bertanya.

---
